4G DTU连接阿里云的详细方法和步骤

时间:2020-06-30 作者:众山科技

       使用云服务器连接DTU固件可以快速的实现数据透传,目前国内在物联网云服务做的比较好的就是阿里云,下面我就以众山4G DTU为例给大家分享一下4G DTU连接阿里云的详细方法和步骤。

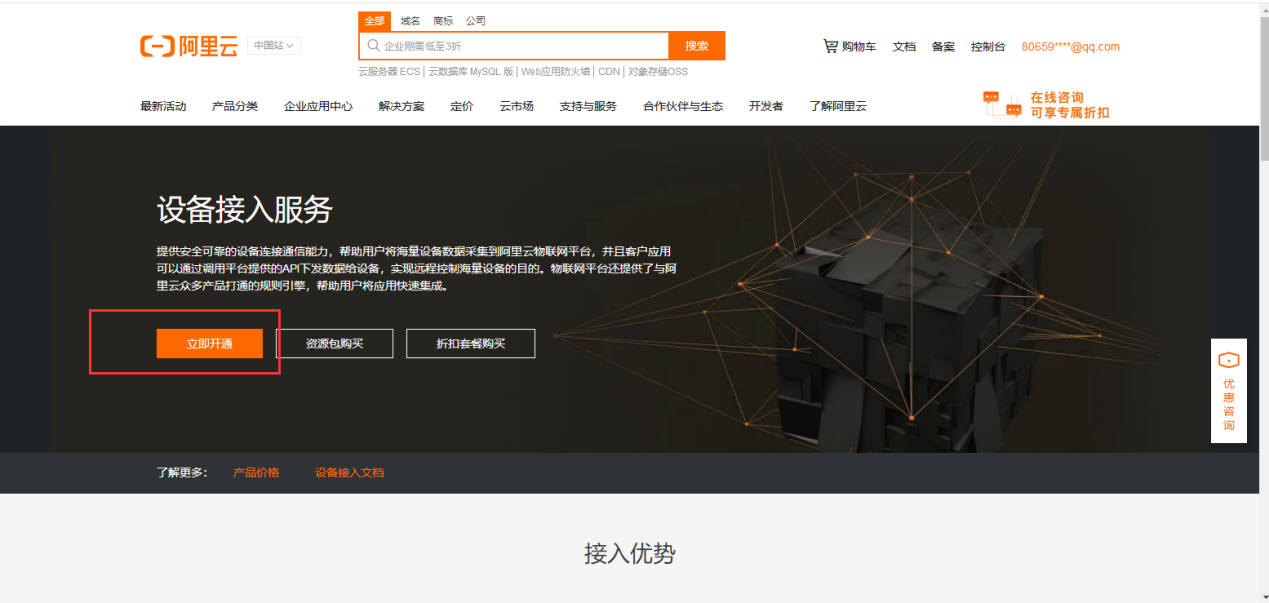

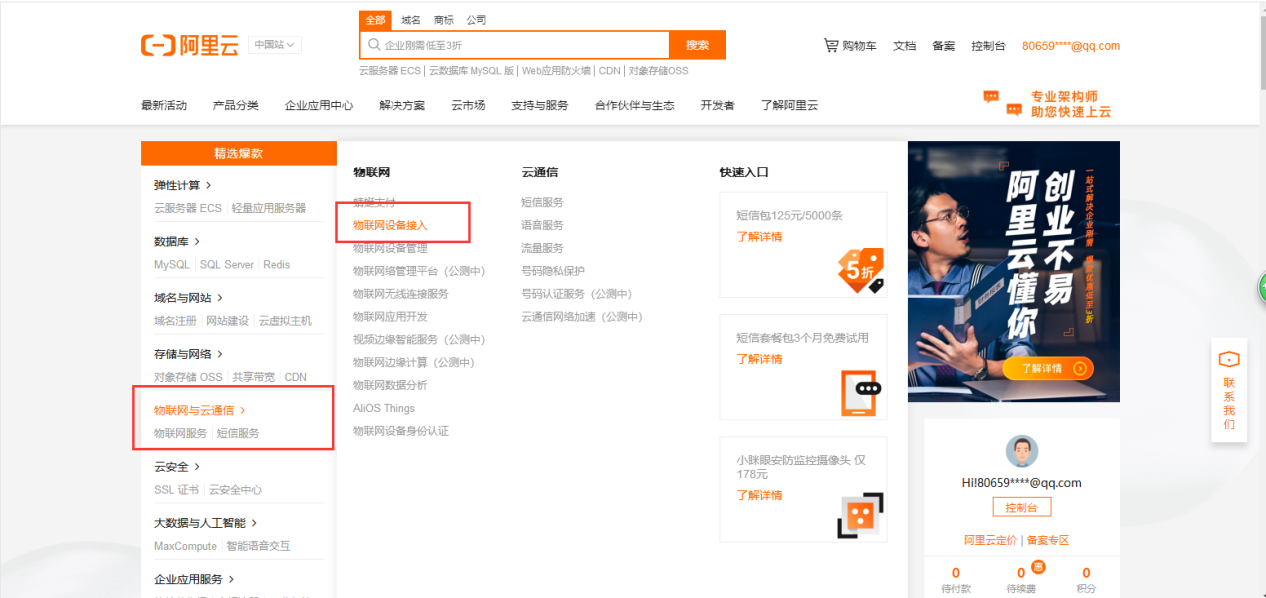

       一、首先登陆阿里云官网注册账号,登录,然后选择物联网与云通信-物联网设备接入,开通设备接入服务。

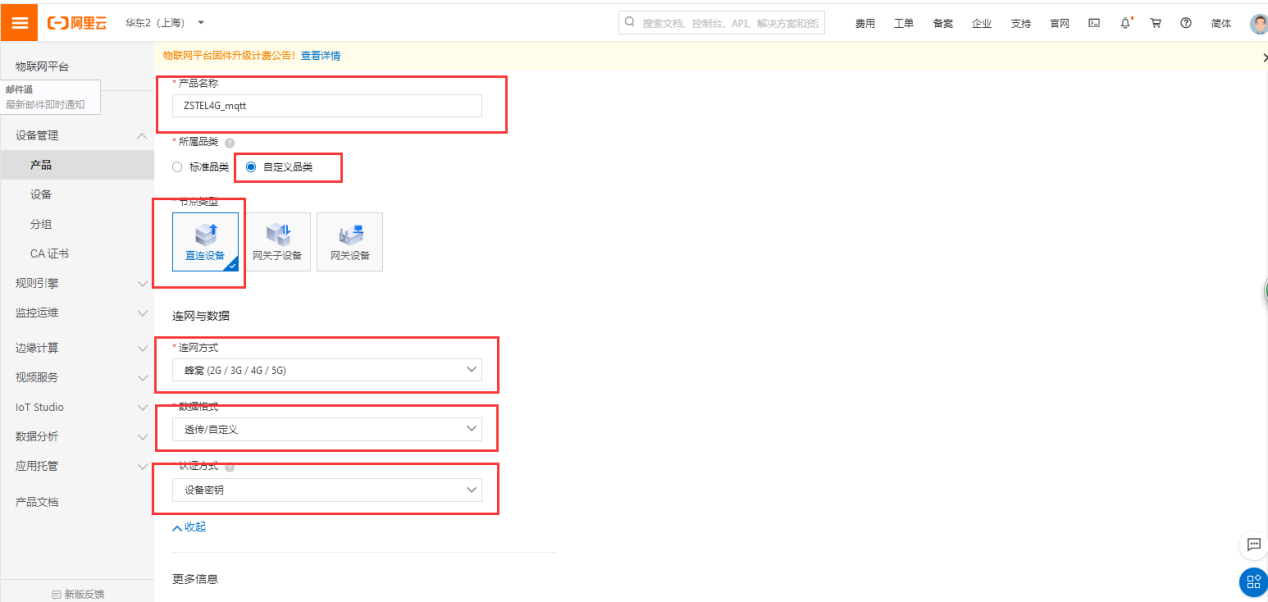

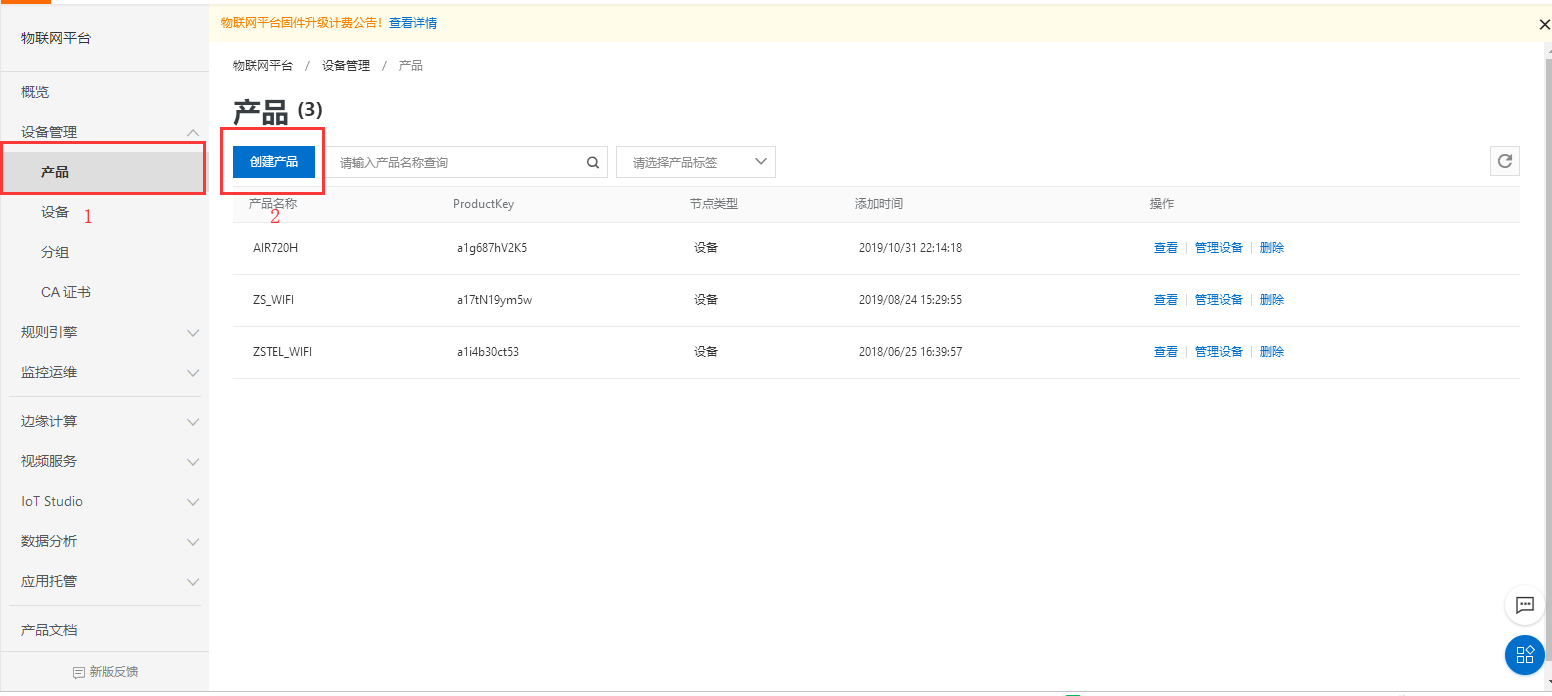

       二、进入产品管理界面,点击创建产品。

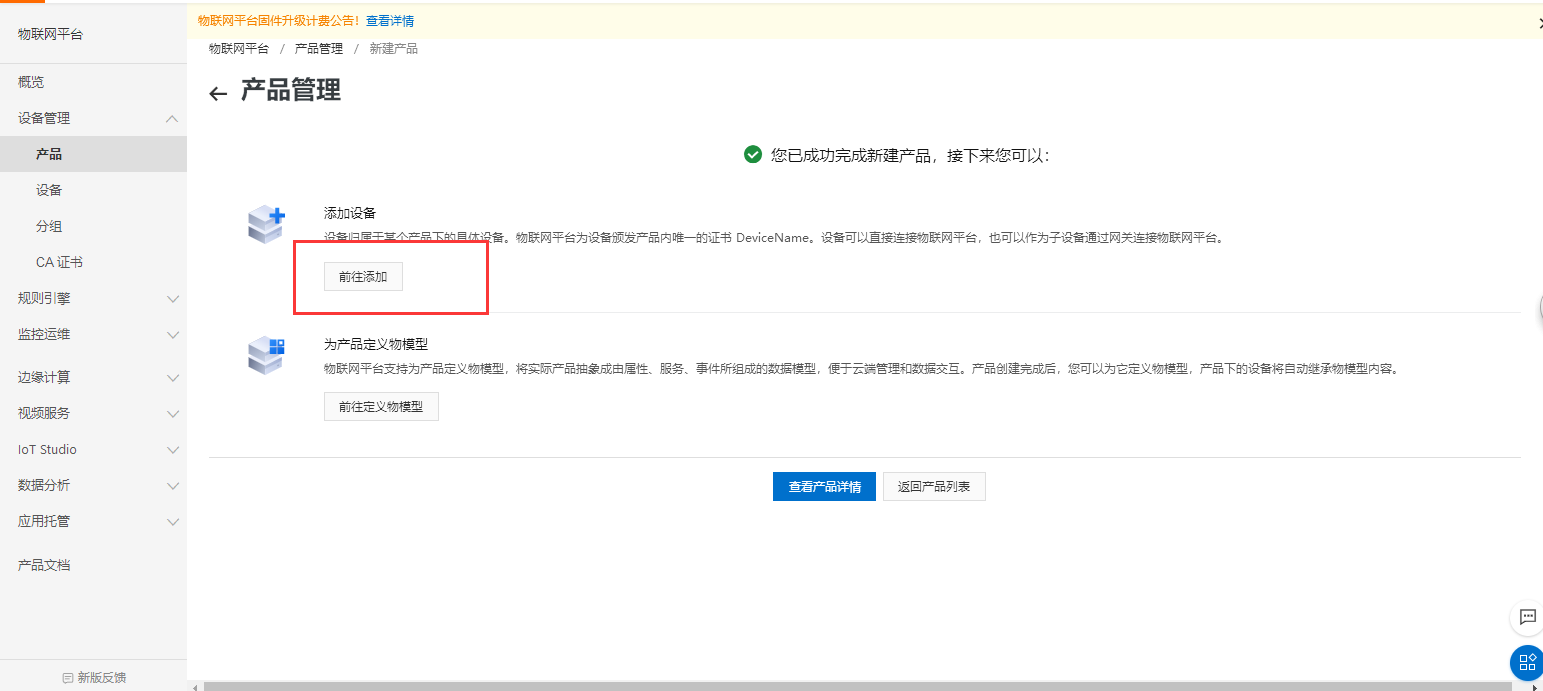

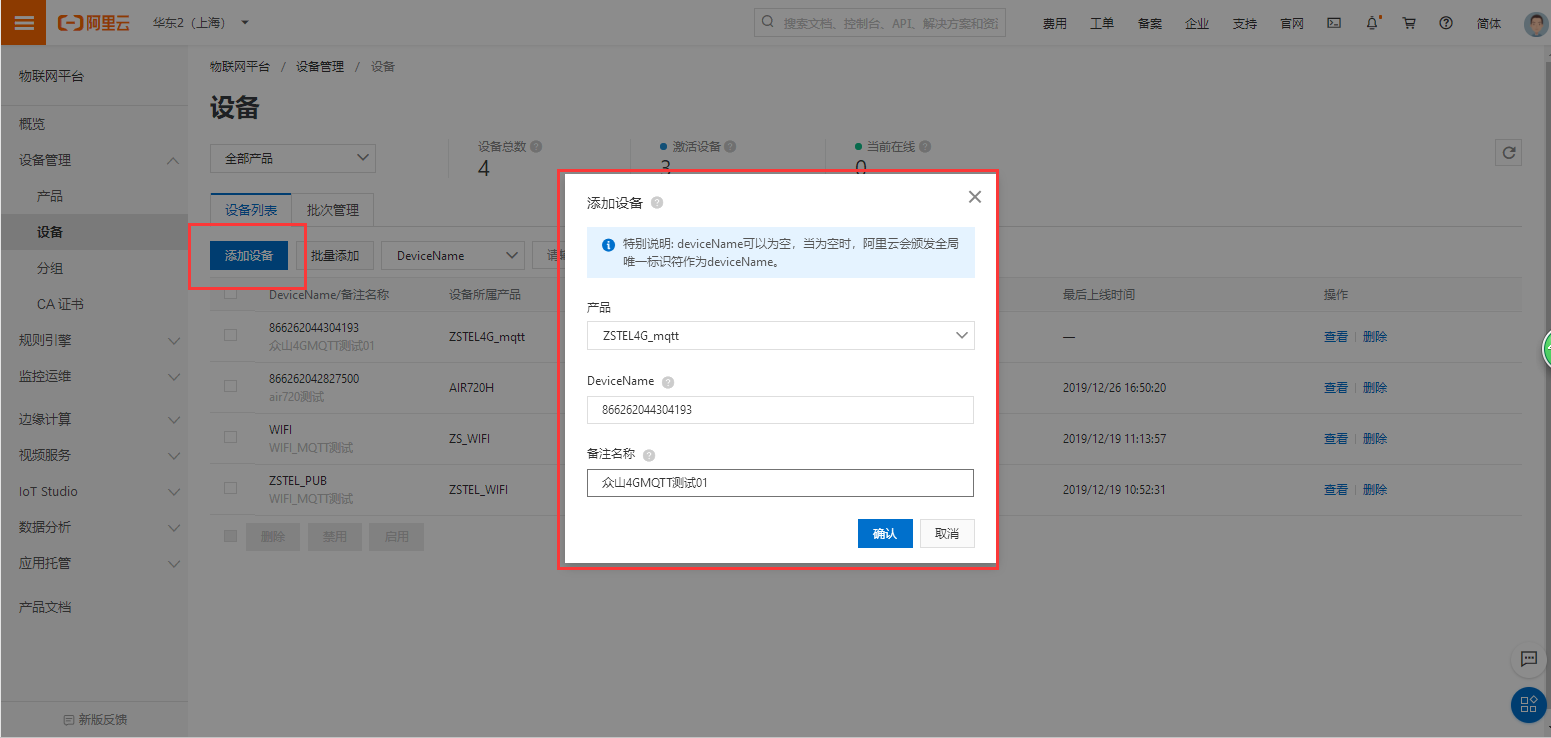

       三、产品创建成功后添加设备。

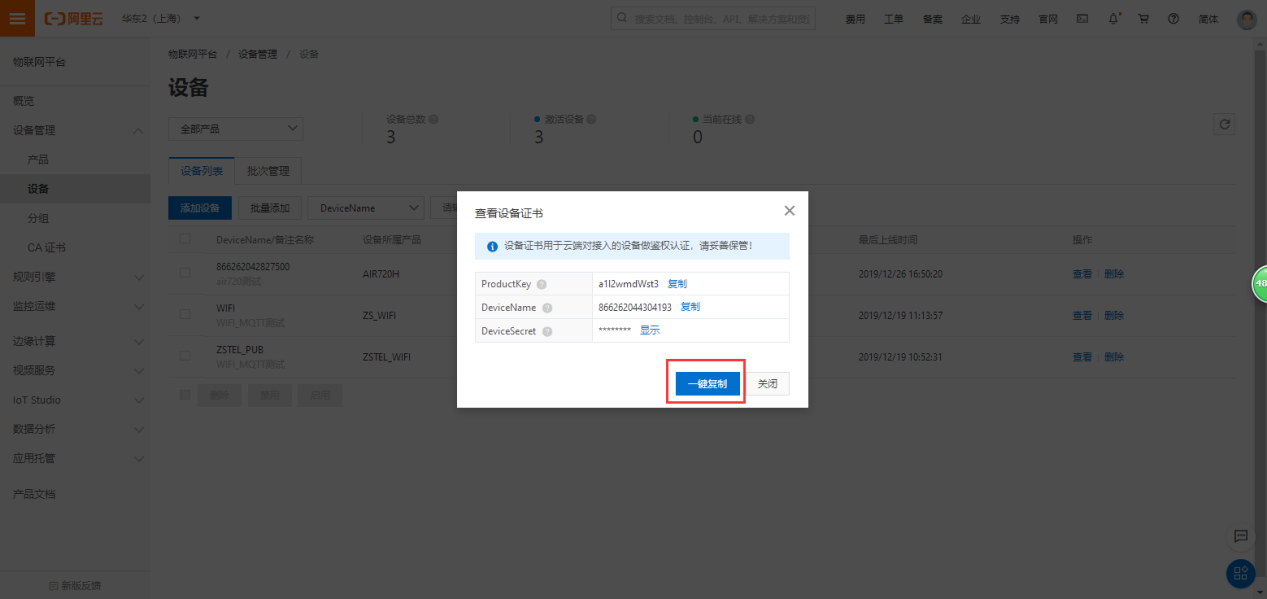

       四、添加好设备后会弹出设备鉴权证书,新建一个文本文档,点击一键复制,将信息复制到文档里面。

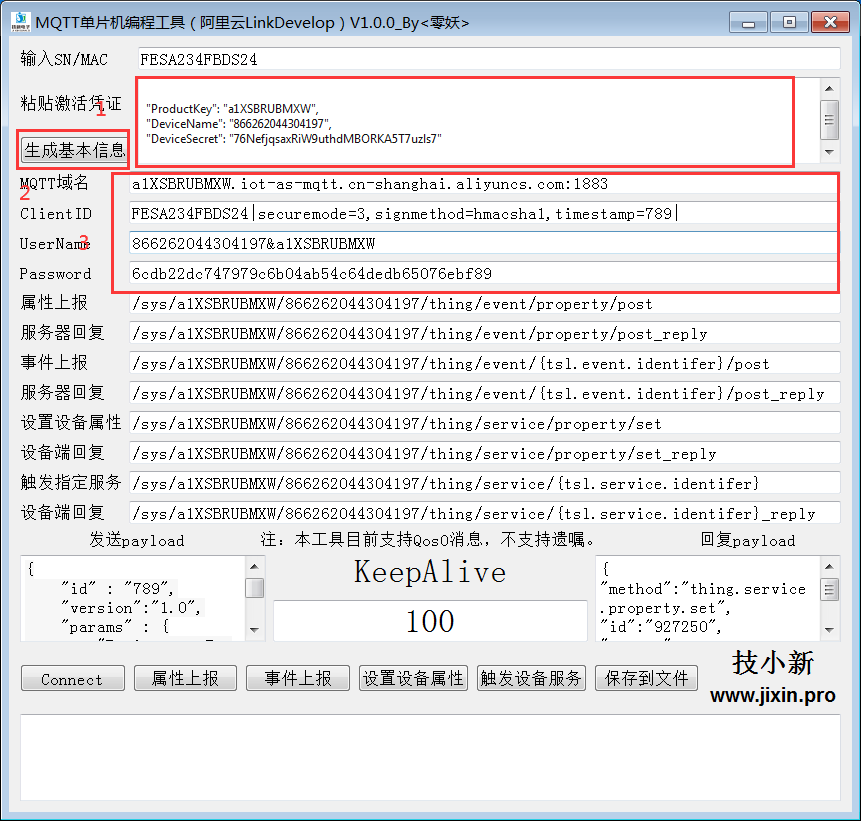

       五、复制好后打开阿里云MQTT单片机编程工具,将信息复制到粘贴区,点击生成基本信息,将信息的前四项记录下来,填入上位机对应的位置。

       这里要重点注意:先一键复制到TXT文档中,然后再把ProductKey、DeviceName和DeviceSecret复制进MQTT单片机编程工具,不能带花括号,否则Password会出错。

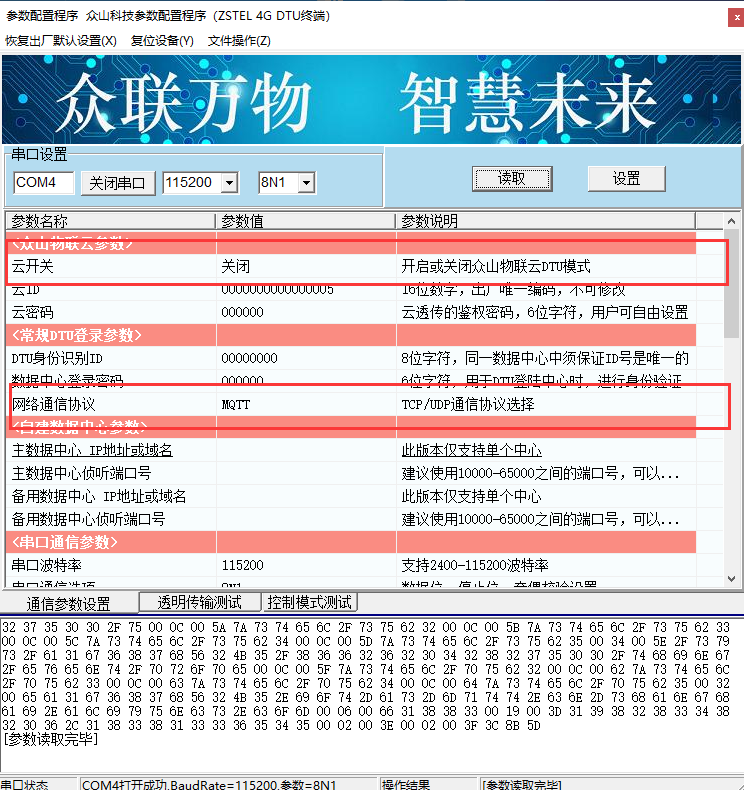

       (1)将云开关关闭,网络通信协议选择MQTT。

       (2)MQTT 域名:
       将生成的域名填入上位机的MQTT服务器域名或IP地址;
       将生成的服务器端口号1883填入上位机MQTT服务器端口号。
       (3)ClientID:将生成的内容填入上位机所对应的位置。
       (4)Username:将生成的内容填入上位机所对应的位置。
       (5)Password:将生成的内容填入上位机所对应的位置。
       (6)默认有5个发布号和订阅号,设备可以收到5个订阅号发送的消息,同时也可以往5个发布号发送消息,当用户只想要向某一个发布号发送消息时,需要加个前缀包pubx:,比如往第一个发布号发送消息,发送的数据前加上pub1:,往第二个发布号发送消息时加上pub2:,以此类推。测试时可以先配置一个订阅号和发布号,订阅号1填写Topic列表的最后一项,发布号1填写Topic列表的第一项。

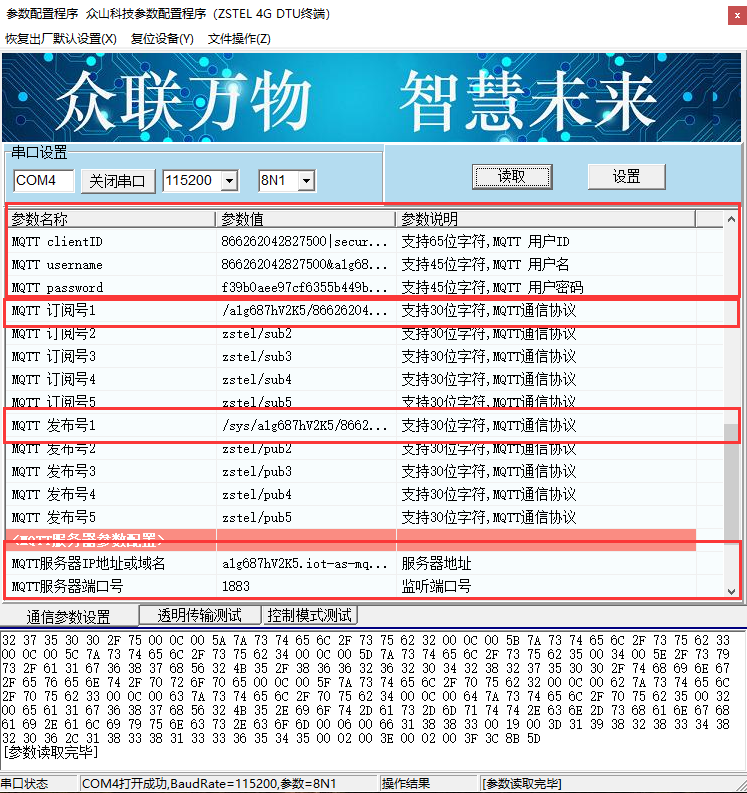

       参数配置如下:



       六、读取DTU状态,当DTU状态=5时,阿里云平台上创建的设备也变为在线状态,可以和阿里云平台进行数据透传了。点击设备详情-Topic列表,选择最后一项.../user/get-发布消息,通过发布消息窗口可以向设备发送数据报文。

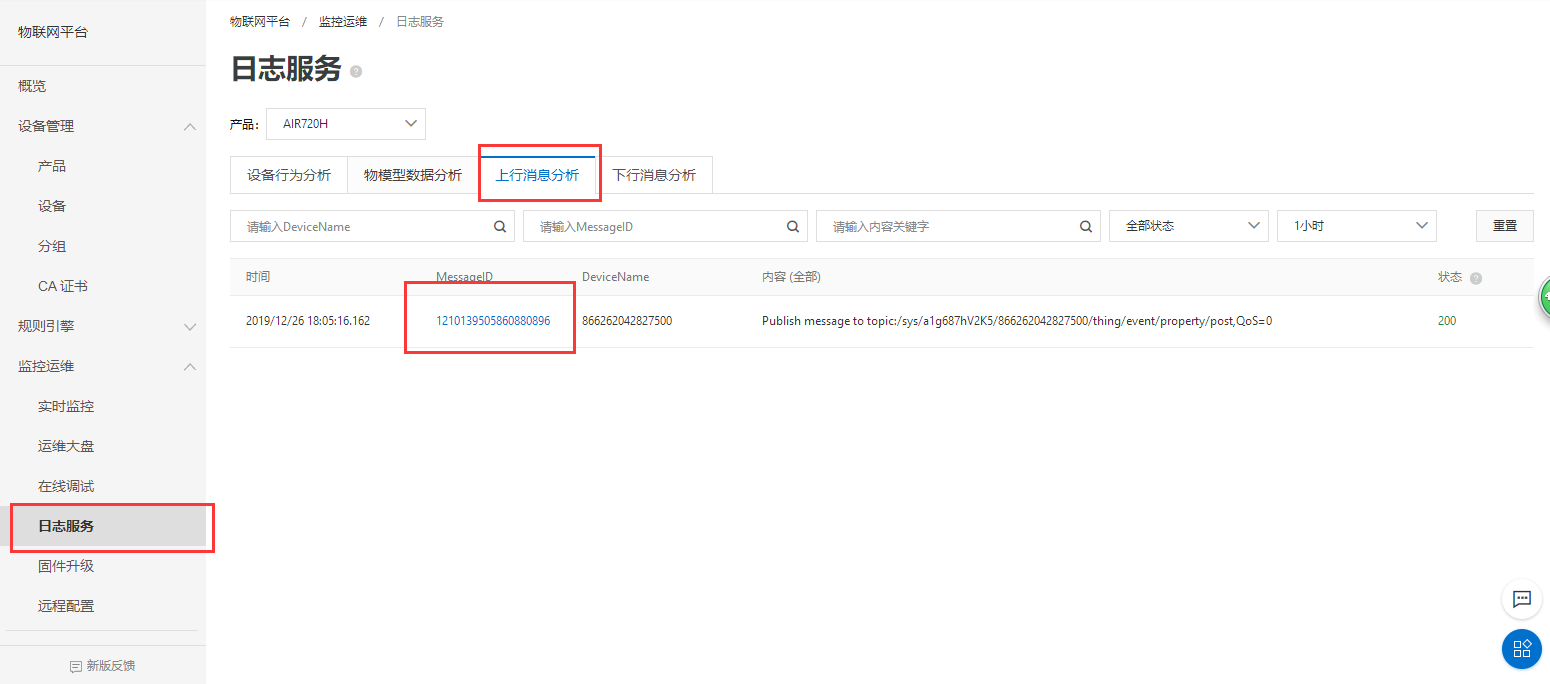

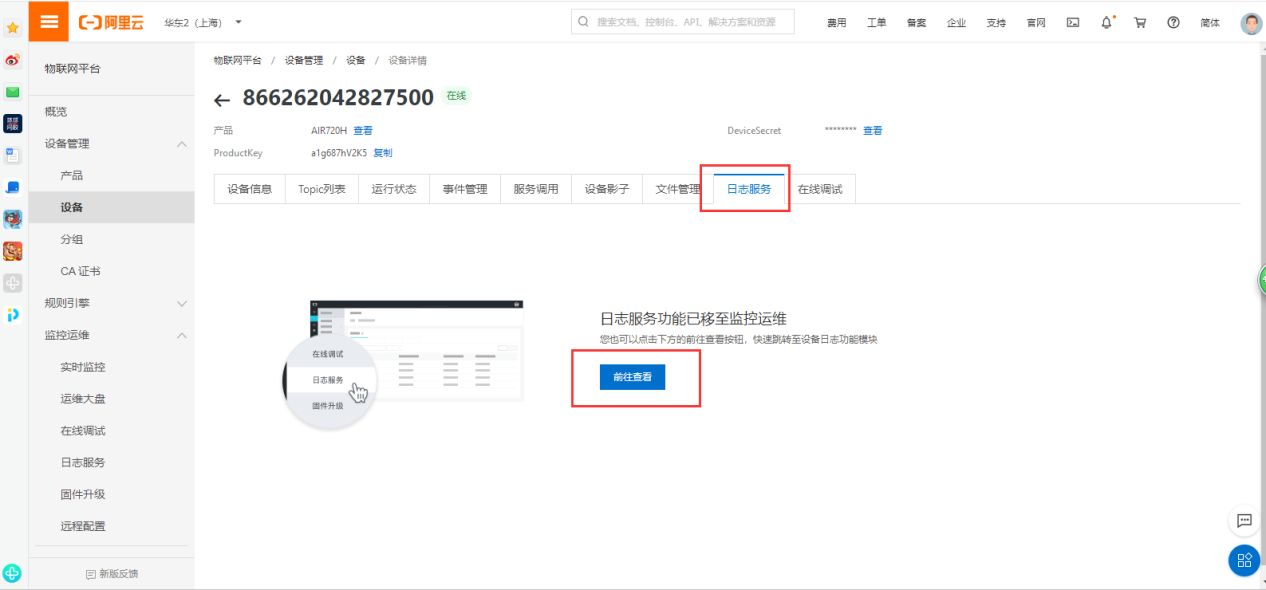

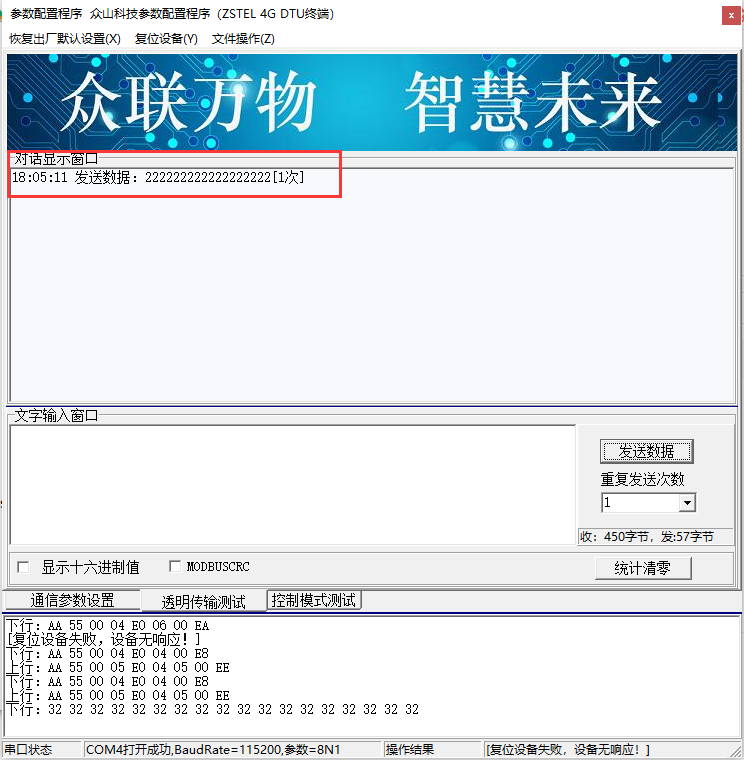

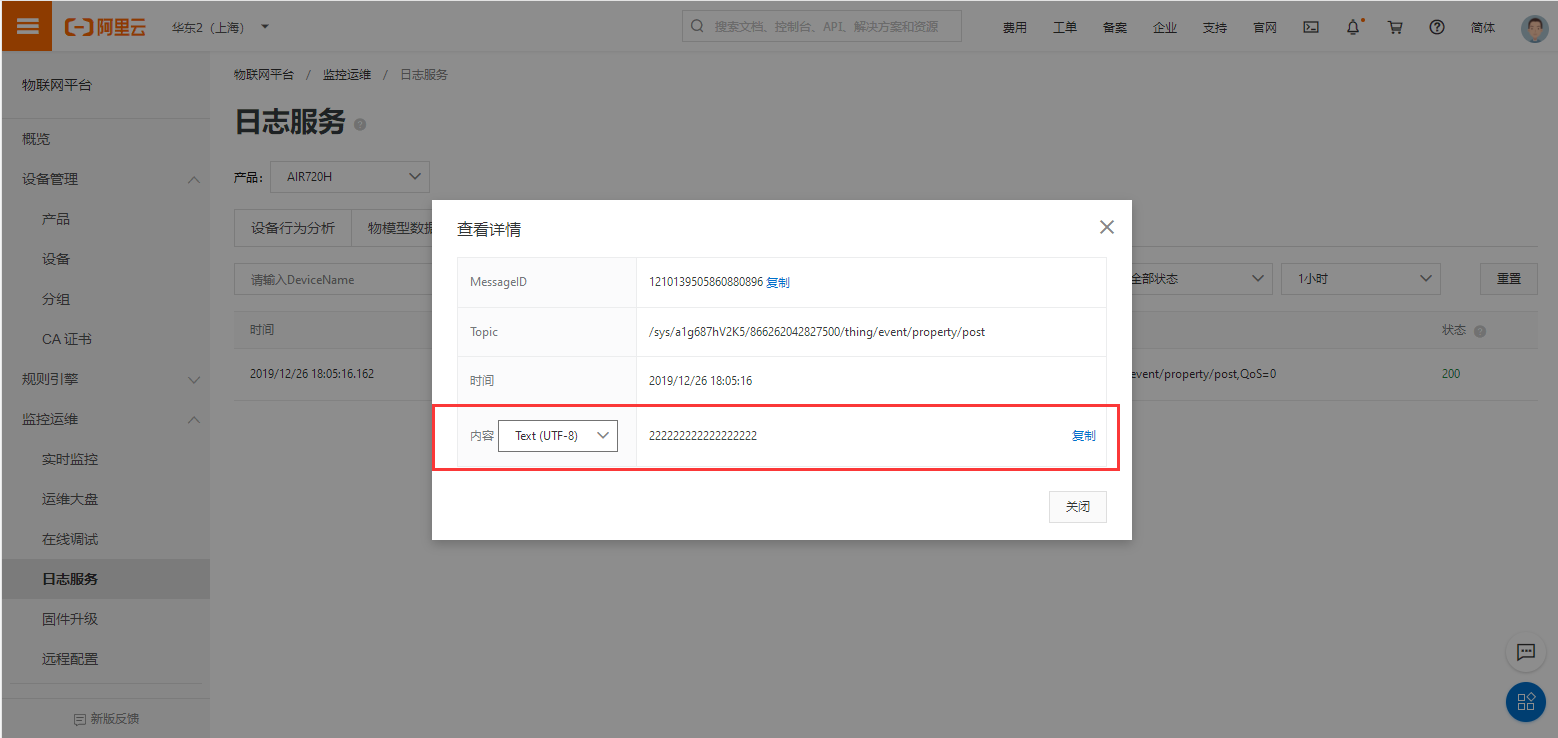

       七、通过串口也可以往阿里云平台发送报文,切换到日志服务-前往查看-上行数据分析,点击MessageID查看具体的报文信息。





       以上就是我们在使用4G DTU连接阿里云的详细方法和步骤。
