4G DTU怎么链接虚拟串口

时间:2020-07-02 作者:众山科技

       我们在使用4G DTU时都会对各种参数、串口连接进行配置,而串口也分为实串口和虚拟串口,链接的方法也有所不同,下面就要众山4G DTU ZSD3410为例讲一下链接虚拟串口的方法和步骤:

       一、首先在官网下载并解压“数据中心软件.rar”。

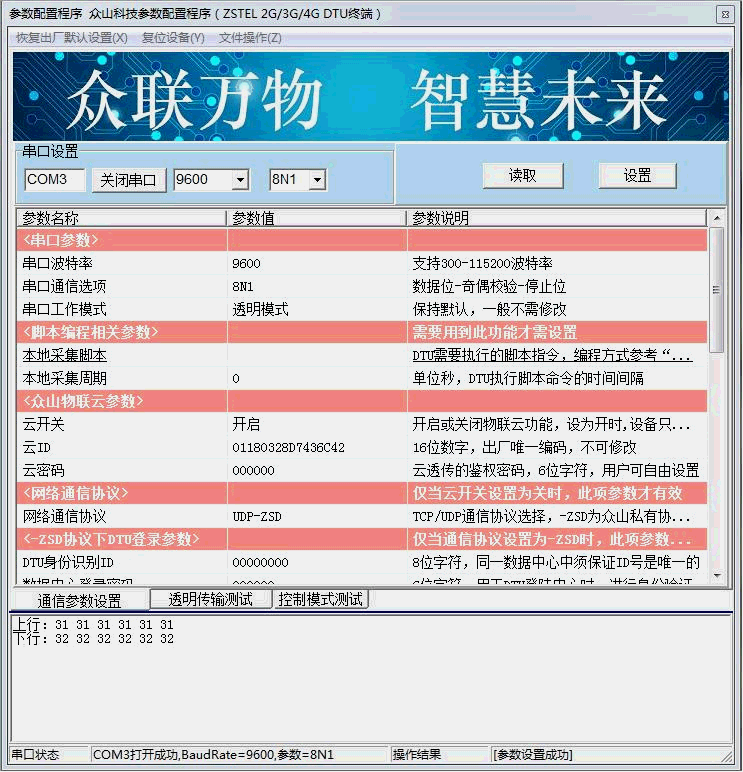

       二、打开用户工具,关闭云开关,配置自建数据中心参数。

1

       ★这里需要注意两点:
       ①通过路由器上网的数据中心需要进行外网端口映射,数据中心地址和端口应为实际外网IP和映射的端口,此处只做演示。
       ②DTU身份识别ID和密码可以自行设置,但要保证同一数据中心的DTU ID不重复。

       三、打开数据中心软件后先注册虚拟串口组件,然后登录数据中心。

2

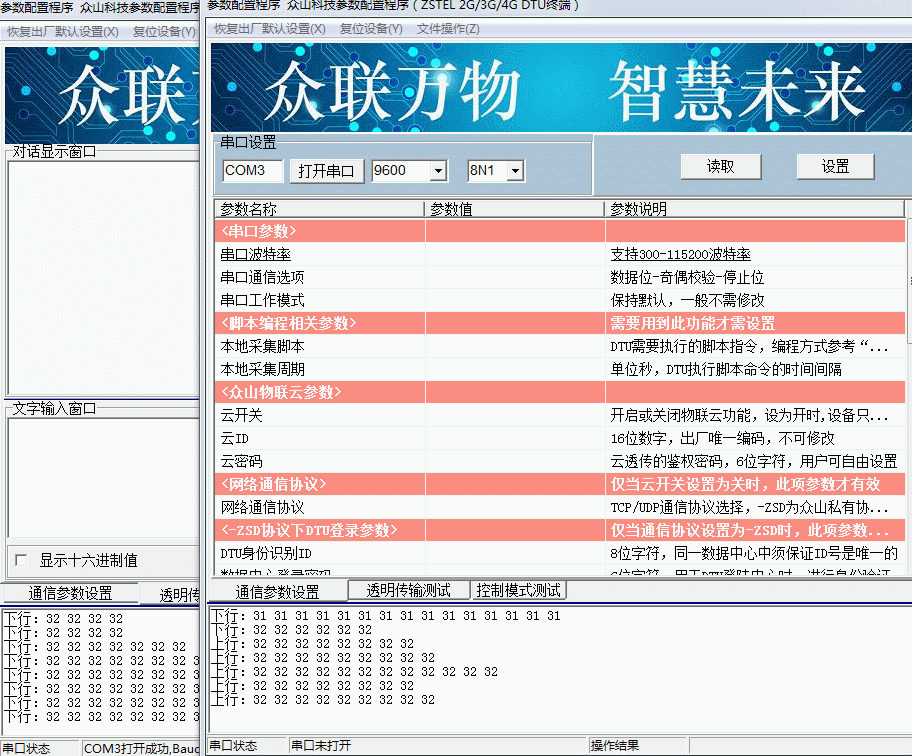

       四、登录数据中心成功后,将工具软件切换到透明传输模式,再打开一个工具软件,打开创建的虚拟串口,进行双向数据传输测试。

3

       五、测试成功,正式投入项目使用。

       数据中心软件使用的方法

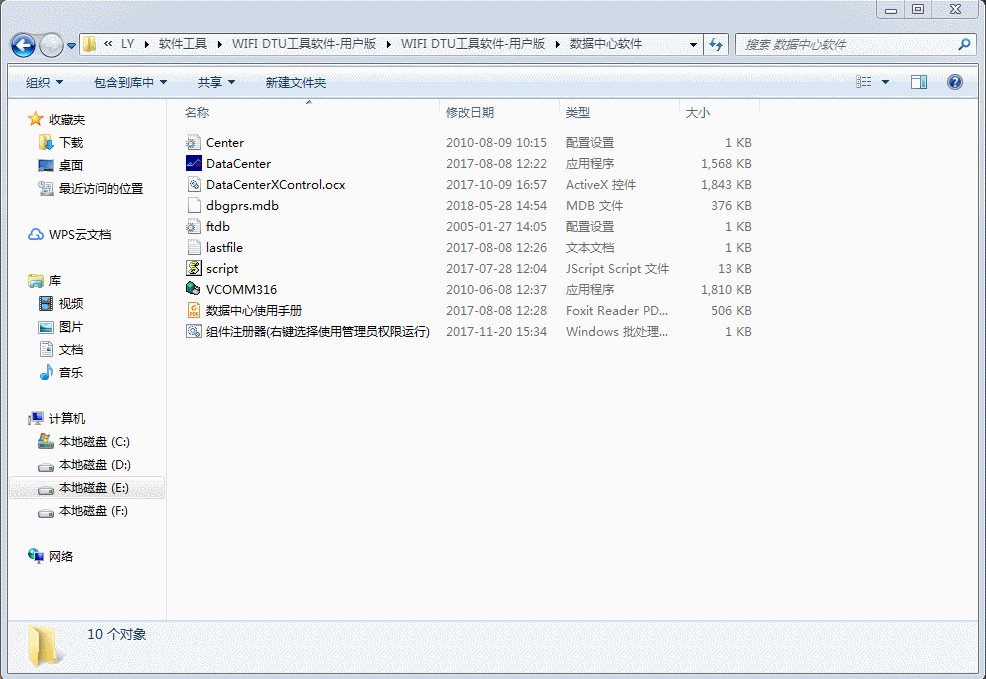

       首先,需要运行目录下的“组件注册器.bat文件,来注册数据中心控件DataCenterXControl.ocx 控件 ,然后安装 VCOMM316.exe 虚拟串口驱动,该驱动用于虚拟串口。

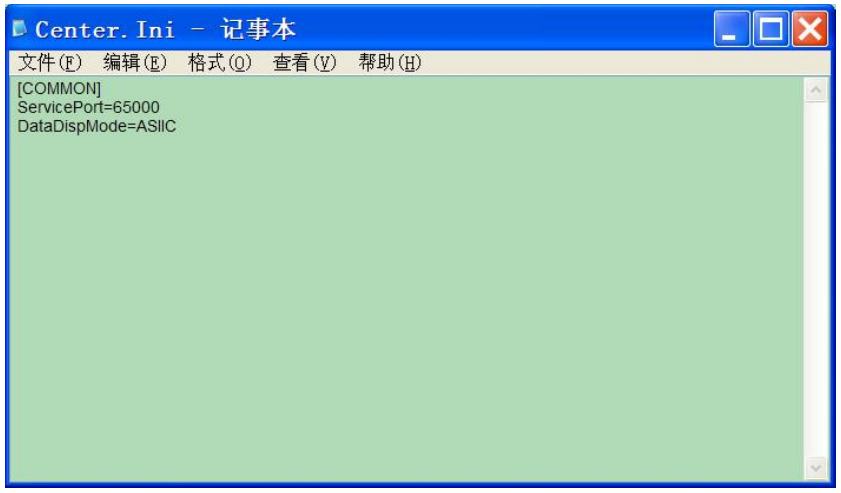

       另外,在启动前,请确认设备具有公网 IP 入口,并且进行了端口映射配置,数据中心程序需要启动的服务端口号,可以在 Center.INI 文件里进行配置。

4

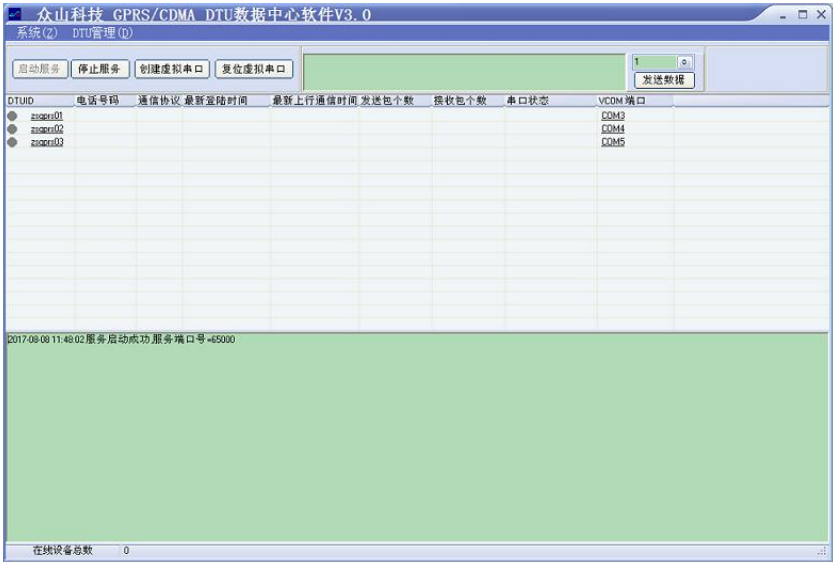

       然后,就可以正常启动 DataCenter.exe 了。程序启动后界面如下:

5

       窗口里面显示的DTU列表为空,用户可通过DTU管理菜单,添加真实DTU的设备信息,

       包括8位设备ID,6位登录密码,以及需要虚拟的端口号等(选填)。

       然后点击创建虚拟串口按钮,即可创建出预设的虚拟串口。

6

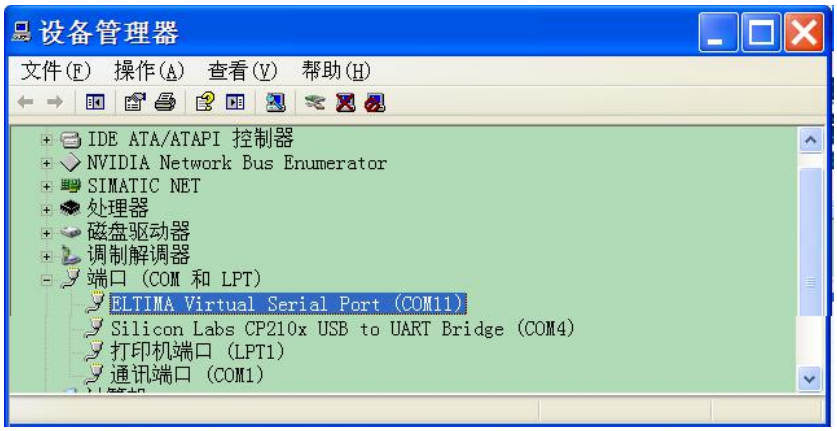

       这里创建了 COM11 虚拟串口。

       可以指定多台DTU对应一个虚拟串口。例如COM11对应了多个DTU ID,则这多个DTU和COM11 建立一个虚拟串口总线。

       电脑程序打开COM11后,发送的数据,将会发送到DTU设备上;DTU设备上传的数据,都会通过COM11传给电脑程序。
