串口转以太网模块要怎么使用

时间:2020-08-25 作者:众山科技

       串口转以太网模块的出现为嵌入式系统通过以太网传输数据提供了快速的解决方案,随着物联网行业的不断发展,串口转以太网模块的生产厂家也越来越多,根据设备功能的不同,串口转以太网模块的使用方式也有不同,下面以成都众山科技的串口转以太网模块ZS-Ethernet-801为例,说明一下参数的配置方法。

       ZS-Ethernet-801默认通过众山物联云端口传输数据,用户无需自建服务器,不用关心公网IP地址和端口映射,只要能上网就能通信,具体使用方法请参考《物联云使用手册》;如需自建服务器通信(传统方式),请将云开关设为关闭,然后继续按以下方法操作。

       ZS-Ethernet-801参数配置说明

       用户在使用ZS-Ethernet-801之前,可根据实际情况先对ZS-Ethernet-801的参数进行配置。操作过程如下:

       1、上电,SYS工作指示灯闪烁,表示设备已经开始工作。

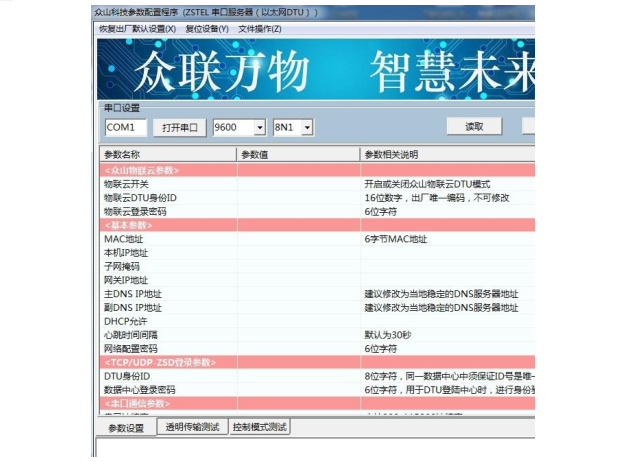

       2、参照配置软件使用说明文档,启动“设置”软件,如下图:

1

       ZS-Ethernet-801参数描述:

2

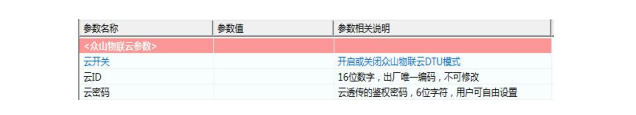

       1、物联云参数

       云开关

       此参数为众山物联云的使能开关,开启后直接通过物联云交换数据,具体使用方法请参考《物联云使用手册》,默认为开,如需自建数据服务器,请设置为关。

       云ID

       登录云平台的身份ID,出厂唯一编码,用户不可修改

       云密码

       此参数为使用物联云透传数据时的鉴权密码,相当于手机蓝牙连接时的配对密码

       使用物联云客户端接收数据,客户端处输入的密码必须和此处设置的密码一致,才能实现数据透传,出厂默认为000000,用户可自由设置。

3

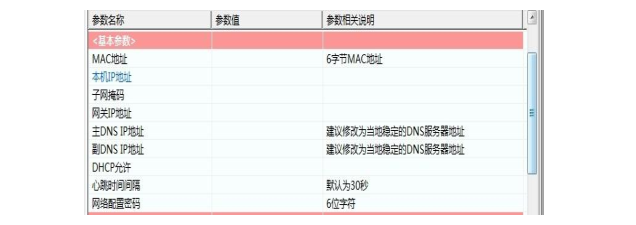

       2、基本参数

       MAC 地址

       ZS-Ethernet-801的硬件MAC地址,不可重复,出厂已配置好,不要轻易修改。

       本机IP地址

       手动设置ZS-Ethernet-801的IP地址,默认为空

       子网掩码

       网关IP地址

       主DNS IP地址

       这里应当填写当地DNS服务器的IP地址。如果数据中心采用固定 IP 模式,不需要域名解析功能,可以不设置此参数副DNS IP地址

       DHCP允许

       开启或关闭自动获取IP地址,开启时,ZS-Ethernet-801将优先使用自动获取的IP的地址

       心跳时间间隔

       心跳包发送的时间间隔,单位秒

       网络配置密码

       使用网络方式配置参数时的鉴权

4

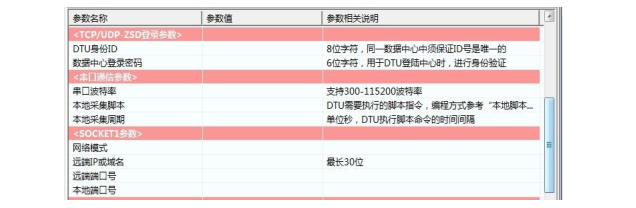

       3、网络参数

       DTU身份ID

       使用TCP-ZSD、UDP-ZSD通信协议时,需要为每台设备配置ID号

       数据中心登陆密码

       使用TCP-ZSD、UDP-ZSD通信协议时,需要为每台设备配置登陆密码

       4、串口参数

       串口波特率

       ZS-Ethernet-801的串口波特率,默认为9600

       本地采集脚本

       持本地主动采集仪表数据,无需上位机参与,且采集指令可以自由配置,脚本指令配置格式请参照《众山DTU 本地采集脚本指令使用手册》此项参数值默认为空,若不使用该功能,无需设置。

       本地采集周期

       DTU执行本地采集脚本命令的周期

       5、SOCKET参数

       ZS-Ethernet-801支持同时链接4个数据中心,且4个数据中心可以是不同的通信协议

       网络模式

       设置ZS-Ethernet-801的网络通信协议

       远端IP或域名

       数据中心的IP地址或域名

       远端端口

       数据中心的外网端口号

       本地端口
