RS232和RS485串口区别以及应用

时间:2020-09-07 作者:众山科技

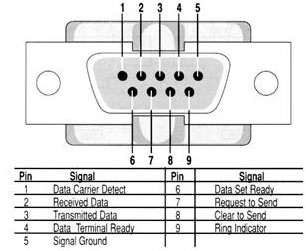

       一、RS232

       1、RS232概述

       RS232接口符合美国电子工业联盟(EIA)制定的串行数据通信的接口标准,原始编号全称是EIA-RS232(简称232,RS232)。它被广泛用于计算机串行接口外设连接。连接电缆和机械、电气特性、信号功能及传送过程。

       RS232-C标准规定的数据传输速率为每秒50、75、100、150、300、600、1200、2400、4800、9600、19200波特。

       2、RS232特点

       RS232是现在主流的串行通信接口之一。由于RS232接口标准出现较早,难免有不足之处,主要有以下几点:

       (1)接口的信号电平值较高,易损坏接口电路的芯片。RS232接口任何一条信号线的电压均为负逻辑关系。即:逻辑“1”为-3~-12V;逻辑“0”:+3~+12V,噪声容限为2V。即要求接收器能识别高于+3V的信号作为逻辑“0”,低于-3V的信号作为逻辑“1”,TTL电平为5V为逻辑正,0为逻辑负。与TTL电平不兼容故需使用电平转换电路方能与TTL电路连接。

       (2)传输速率较低,在异步传输时,比特率为20Kbps;

       (3)接口使用一根信号线和一根信号返回线而构成共地的传输形式,这种共地传输容易产生共模干扰,所以抗噪声干扰性弱。

       (4)传输距离有限,最大传输距离标准值为50英尺,实际上也只能用在15米左右。

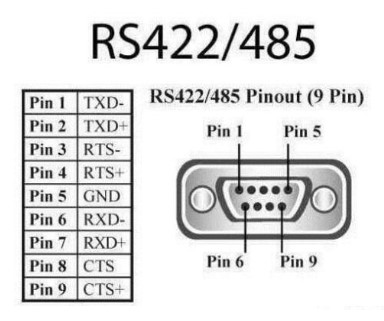

       二、RS485

       1、RS485概述

       在要求通信距离为几十米到上千米时,广泛采用RS485串行总线。RS485采用平衡发送和差分接收,因此具有抑制共模干扰的能力。加上总线收发器具有高灵敏度,能检测低至200mV的电压,故传输信号能在千米以外得到恢复。

       2、RS485特点

       RS485用于多点互连时非常方便,可以省掉许多信号线。应用RS485可以联网构成分布式系统,针对RS232-C的不足,新标准RS485具有以下特点:

       (1)RS485的电气特性:逻辑“1”以两线间的电压差+2V~+6V表示,逻辑“0”以两线间的电压差-6V ~ -2V表示。接口信号电平比RS232-C降低了,就不容易损坏接口电路芯片,且该电平与TTL电平兼容,方便与TTL电路连接。

       (2)RS485接口采用平衡驱动器和差分接收器的组合,抗共模干扰能力强,即抗噪声性能好。

       (3)RS485接口的最大传输距离标准值4000英尺,实际上可达3000米。


       三、RS232、RS485两者间的区别

       RS232是全双工,RS485是半双工的。

       传输方式不同。RS232采取不平衡传输方式(单端传输),RS485采用平衡传输(差分传输方式)。

       通讯距离不同。RS232传输距离较短(最大传输距离标准值15米),RS485传输距离较长(最大传输距离1200米)。

       通讯线的差别。RS232采用三芯双绞线、三芯屏蔽线等,RS485采用两芯双绞线、两芯屏蔽线等。

       四、Modbus

       Modbus是通讯协议,而RS232、RS485只能代表通讯的物理介质层和链路层。Modbus协议支持传统的RS232、RS485和以太网设备。许多工业设备,包括PLC,DCS,智能仪表等都在使用Modbus协议作为他们之间的通讯标准。
