NTP时间获取
当把功能标识符设置为TS时,表示获取NTP时间,其他 Modbus Rtu相关参数可以不用设置(无效),上报的JSON包里面会获取NTP时间,格式为年/月/日,星期,时:分:秒,比如获取的TS时间为2020/12/02,03,14:17:10,表示2020年12月02日,星期三,14:17:10。
注:如果想使用NTP时间功能,需要先把NTP时间开关打开

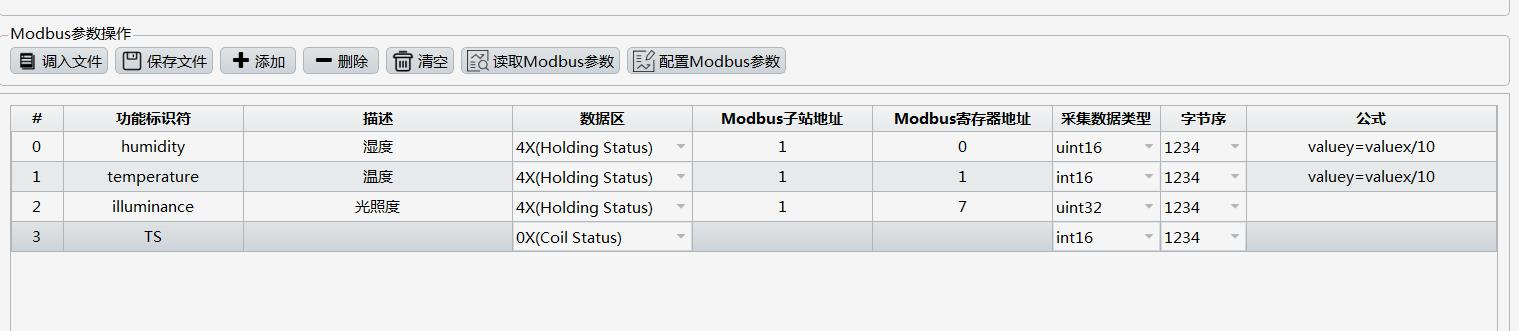

参数配置

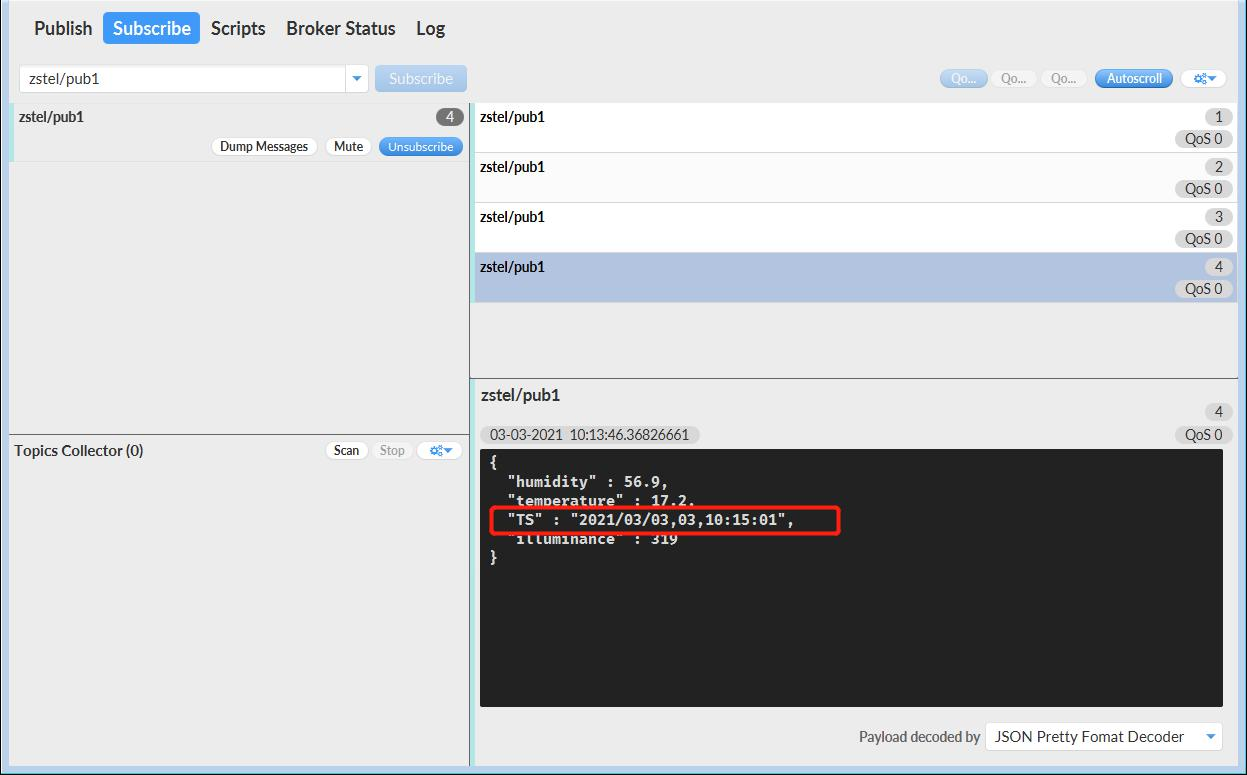

TS时间上报
GPS数据采集
注:GPS版本才支持此指令,否则指令无效
采集指令

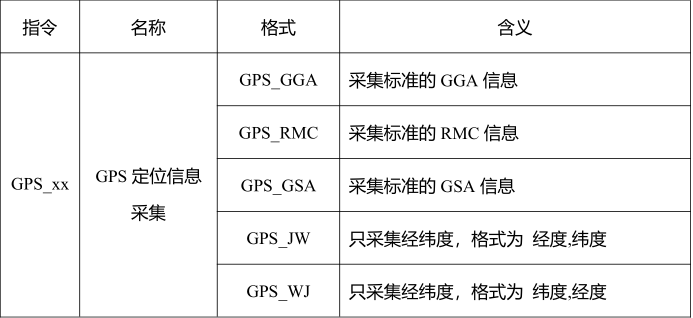

如果是带GPS版本,可以将功能标识符配置为GPS_xx来获取GPS数据,xx可以是以下内容,不同的指令获取的GPS格式也不同。具体见下表:

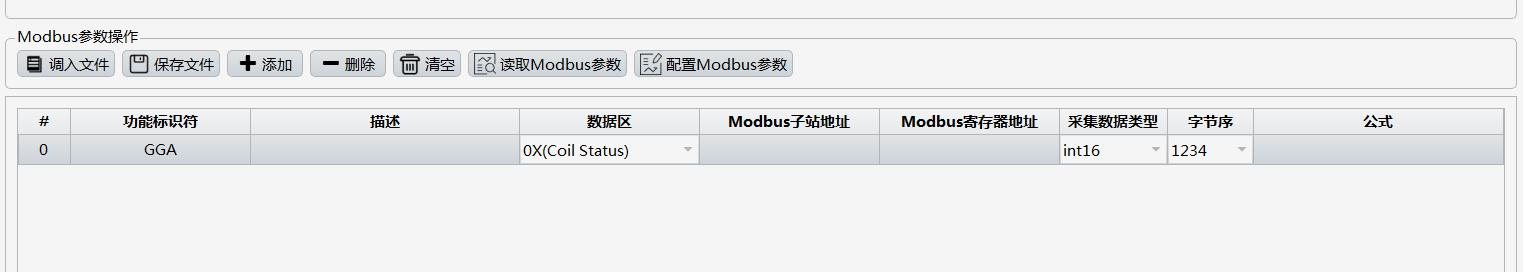

参数配置:
只需要将功能标识符配置为GPS_GGA,其他参数不用配置。

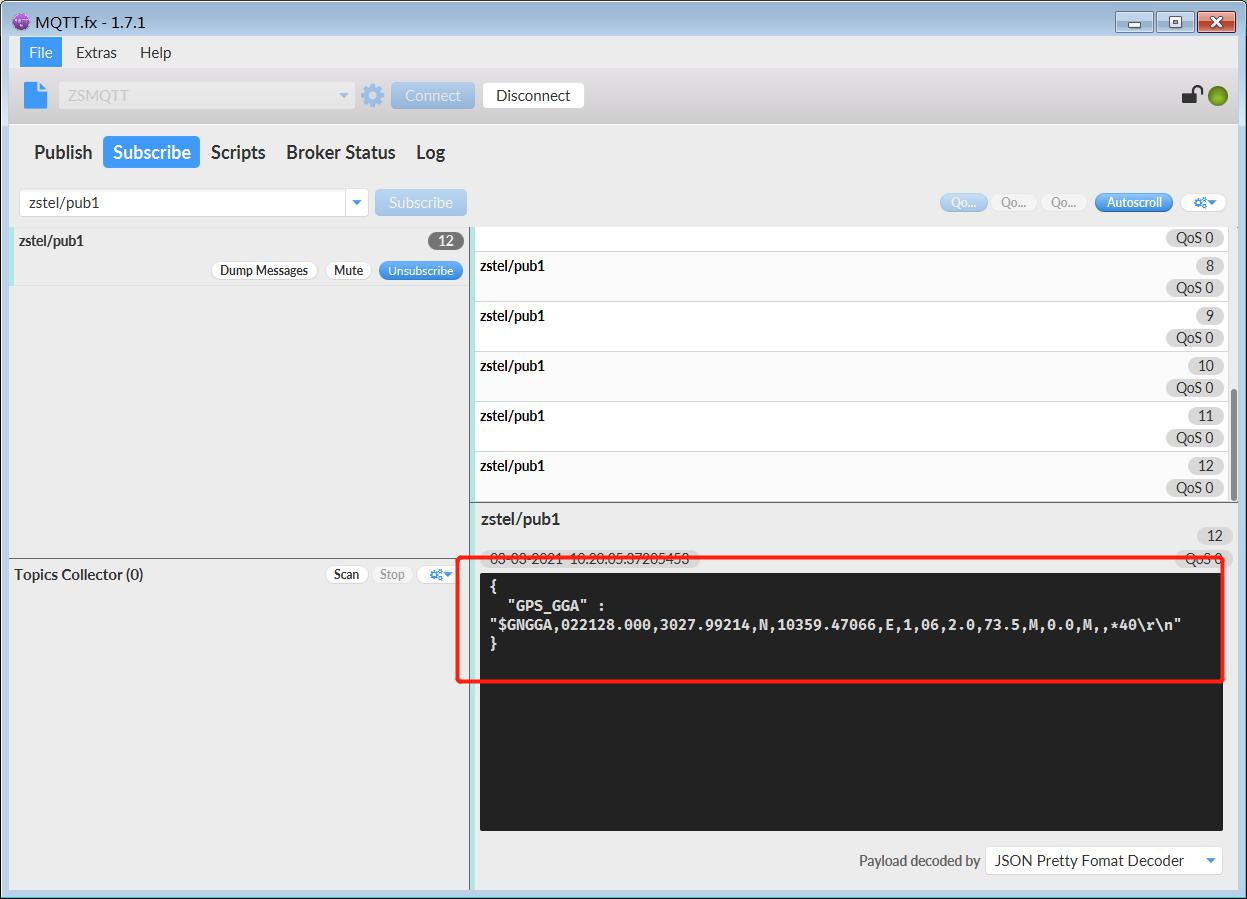

服务器接收的数据如下:
报文解析
示例:
1)配置标识符为 GPS_GGA,采集的GPS数据为标准的GGA数据,格式解析如下:
$GPGGA,<1>,<2>,<3>,<4>,<5>,<6>,<7>,<8>,<9>,M,<10>,M,<11>,<12>*xx
<1>UTC时间,格式为hhmmss.sss;
<2>纬度,格式为ddmm.mmmm(第一位是零也将传送);
<3>纬度半球,N或S(北纬或南纬)
<4>经度,格式为dddmm.mmmm(第一位零也将传送);
<5>经度半球,E或W(东经或西经)
<6>定位质量指示,0=定位无效,1=定位有效;
<7>使用卫星数量,从00到12(第一个零也将传送)
<8>水平精确度,0.5到99.9
<9 天线离海平面的高度,-9999.9到9999.9米M指单位米
<10>大地水准面高度,-9999.9到9999.9米M指单位米
<11>差分GPS数据期限(RTCMSC-104),最后设立RTCM传送的秒数量
<12>差分参考基站标号,从0000到1023(首位0也将传送)。
2)配置标识符为GPS_JW,则只返回经纬度信息,比如 104.10194,30.65984。104.10194为经度,30.65984为纬度,可以用此经纬度在地图上定位。
