开关量采集模块ZSNR311 RTU的LED指示灯和接线端口说明

时间:2020-05-08 作者:众山科技

       开关量采集模块ZSNR311 RTU LED 指示灯说明:

       SYS-设备运行指示,系统灯闪烁表示 RTU 设备正在运行。其闪烁频率表示 RTU 设备处于何种工作模式:

       1秒1闪表示正在识别SIM卡。

       2秒1闪表示识别到SIM卡准备开始拨号上网。

       5秒1闪表示已成功连接到数据中心。

       NET-预留指示灯-用来指示RTU设备登录无线网络的情况。

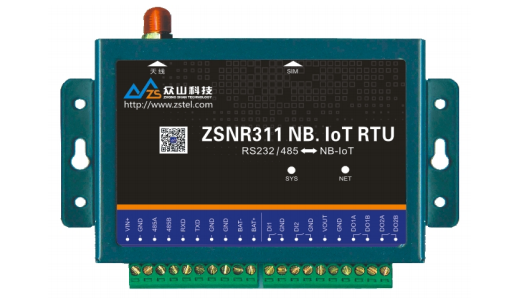

开关量采集模块ZSNR311 RTU的LED指示灯和接线端口说明

       开关量采集模块ZSNR311 RTU接线端口说明:

       RTU的PVC面板上已标示出各接口的定义,需要注意的是,ZSNR311提供两种电源接口,两种接口只能2选1使用,不可同时接入。

       1.VIN+ GND,此接口输入电压范围为DC5~30V。

       2.BAT+ BAT-,此接口输入电压范围为DC3.4~4.2V。

       为尽可能的提高锂电池供电的使用效率,BAT+ BAT- 接口没有防反接保护,接线时需注意以下几点:

       *面板上标注的 RS232 接口(RXD TXD GND)、485 接口,只能2选1使用如果同时使用,须保证RTU的两种串口在接收客户端的数据时时间上错开,否则会产生冲突。

       *DI1DI2 为两路开关量输入接口,VOUT为DC电源输出口,输出电压为4V 200Ma DO1A、DO1B,DO2A、DO2B为两路继电器输出口。

       *当设备选用锂电池供电时,VOUT输出的电压等于电池电压。

       以上就是开关量采集模块ZSNR311 RTU的LED指示灯和接线端口具体说明,更多产品详情了解,欢迎咨询。
