确定模拟量采集模块功能是否正常的方法

时间:2020-05-09 作者:众山科技

       如今模拟量采集模块的应用非常广泛,各行各业需求越来越多,那么买到模拟量采集模块采集模块后该怎么确定模拟量采集模块的功能是否正常呢?下面我们以众山物联ZSR2184_4G设备举例为大家详细讲解一下。

       一、众山物联云登录测试
       1.用12V电源和USB转RS232串口线连接ZSR2184_4G设备相应的端口,并插上4G SIM卡。

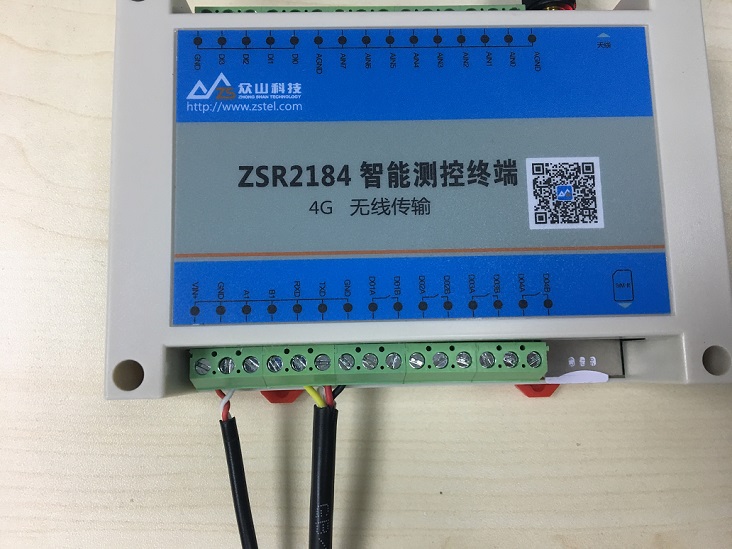

       连接示意图:

1

       ●VIN+—12V电源正极
       ●GND—12V电源负极
       ●RXD—USB转RS232串口线TXD
       ●TXD—USB转RS232串口线RXD
       ●GND—RS232地线

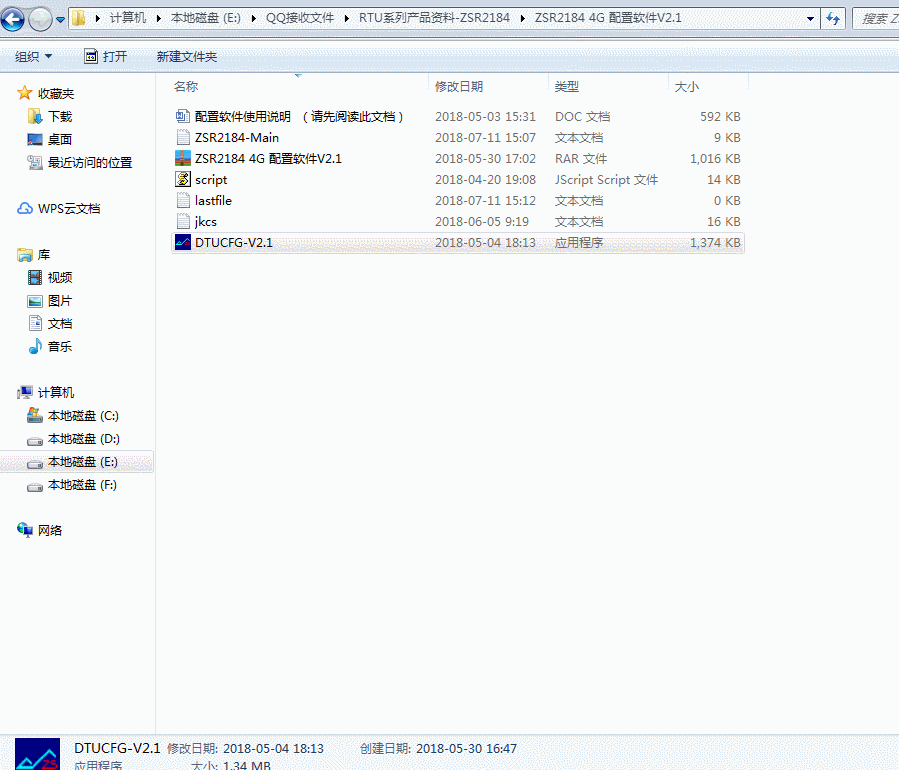

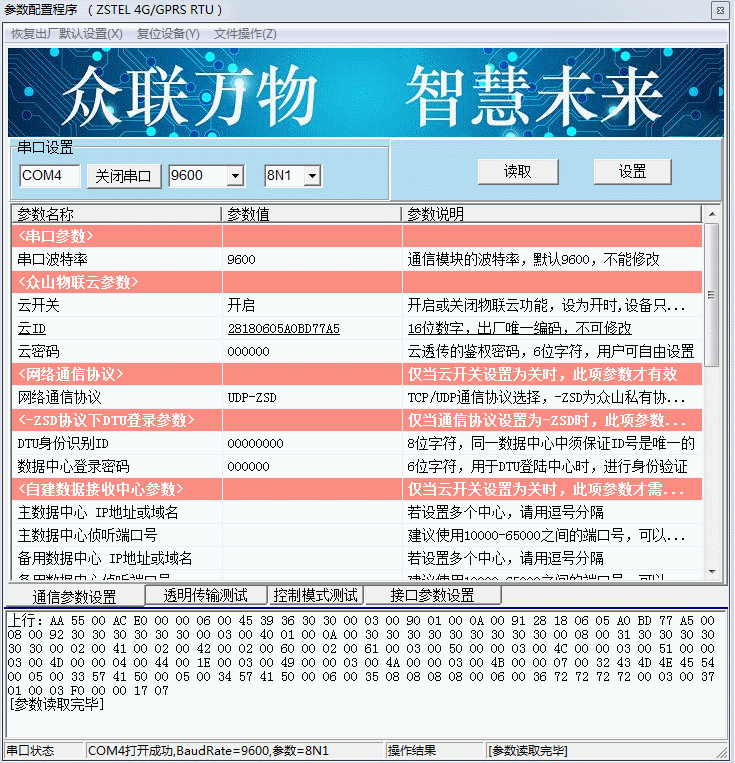

       2.解压下载的用户工具软件,调入参数文件,读取参数,记录云ID和密码。

2

       3.ZSR2184_4G RTU设备默认云开关打开,所以一上电就会自动登录众山物联云平台。解压下载的物联云软件,进入文件夹先注册控件,然后打开软件,输入云ID和密码在软件上登录。

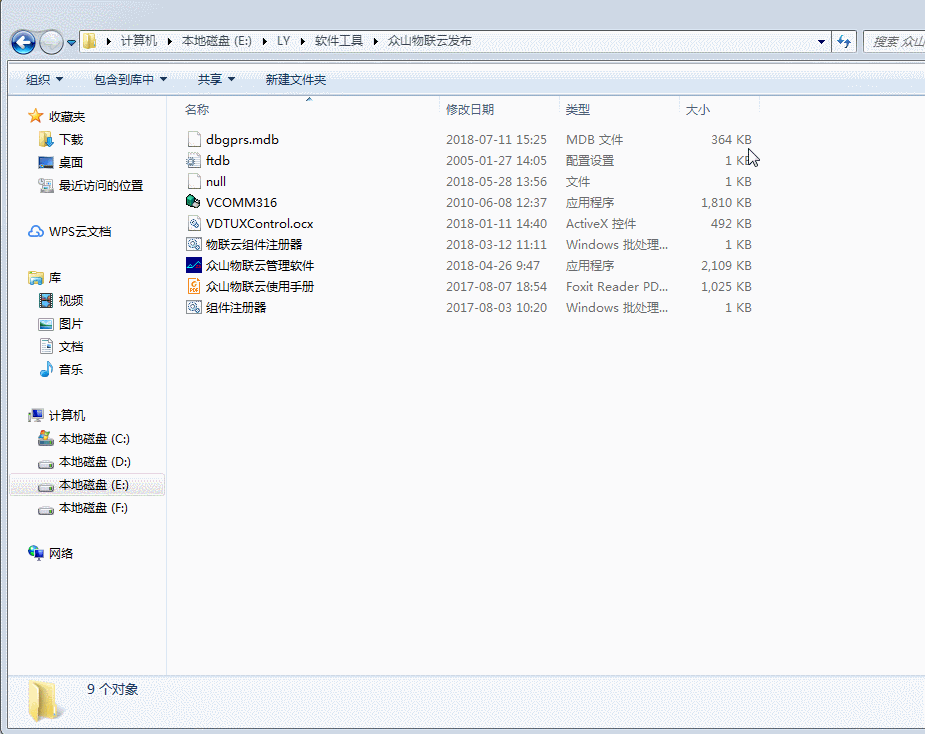

       (1)注册控件

3

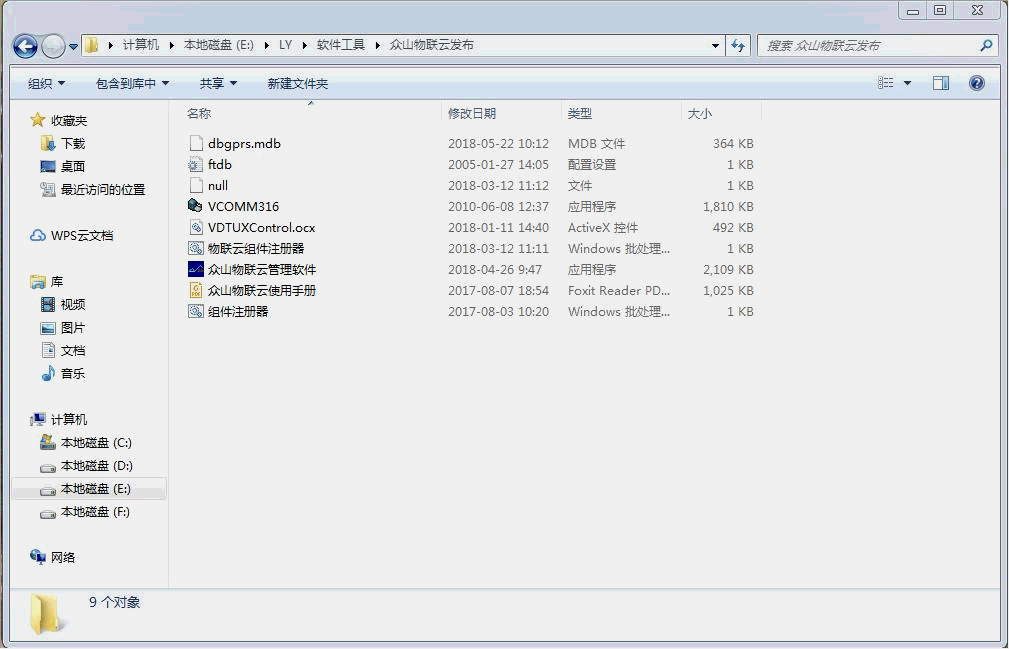

       (2)登录物联云软件

4

       (3)用户也可以通过工具软件查看DTU实时状态,读取状态信息=5表示已经登录了众山物联云平台。

5

       4.数据收发测试。

       5.收发数据正常,进行下面的AI-DI-DO功能测试。

       二、AI-DI-DO功能测试
       1.下载AI-DI-DO测试软件。(rtu_io测试软件.rar)

       2.DO端口功能测试

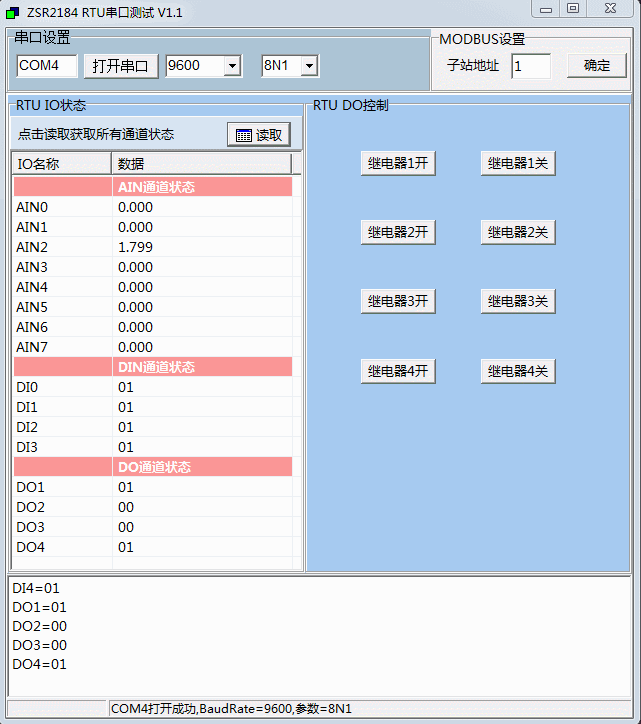

       解压并打开测试软件,在软件上测试DO1-DO4继电器功能是否正常。(点击右边DO继电器开关按钮,设置成功设备会有轻微的响声,读取通道状态会看到DO通道状态发生改变,DO值为01表示继电器打开,为00则表示关闭)

6

       3.DI端口功能测试

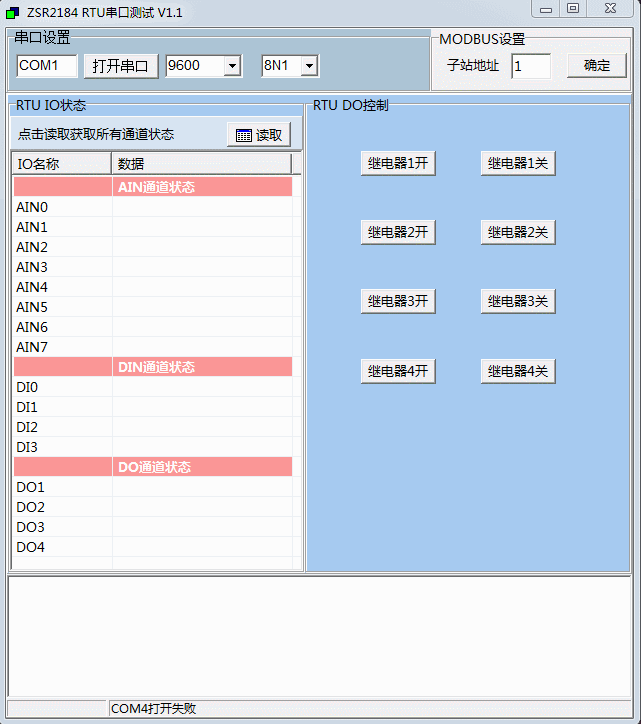

       用一根导线分别连接DIx和GND,查询DI口状态。(DI值为01表示DI断开,为00表示DI导通)

7

       4.AI端口测试
       AI口模拟量采集分为电压采集或电流采集(二选一),用户可以根据具体需求来选择。AI口测试和上面一样,用电压源或电流源连接AIx和AGND,然后读取AI端口状态。

       5.如果以上测试全部成功,说明设备工作正常,可以进行下一步的组网和应用。
