开关量采集模块 ZSLR311_LoRa_RTU开关量透传操作说明

时间:2020-05-11 作者:众山科技

       众山研发的开关量采集模块ZSLR311_LoRa_RTU带DI/DO功能,可以有开关量透传功能,将一个RTU的DI状态透传到另一个RTU的DO口。DI导通则对应的DO闭合,DI断开则对应的DO也断路。下面就详细介绍开关量采集模块 ZSLR311_LoRa_RTU开关量透传操作说明。

       1.准备两台LoRa设备,通过串口连接电脑,打开下载的用户工具软件,分别配置节点ID、目标ID、接收模式和Modbus地址。

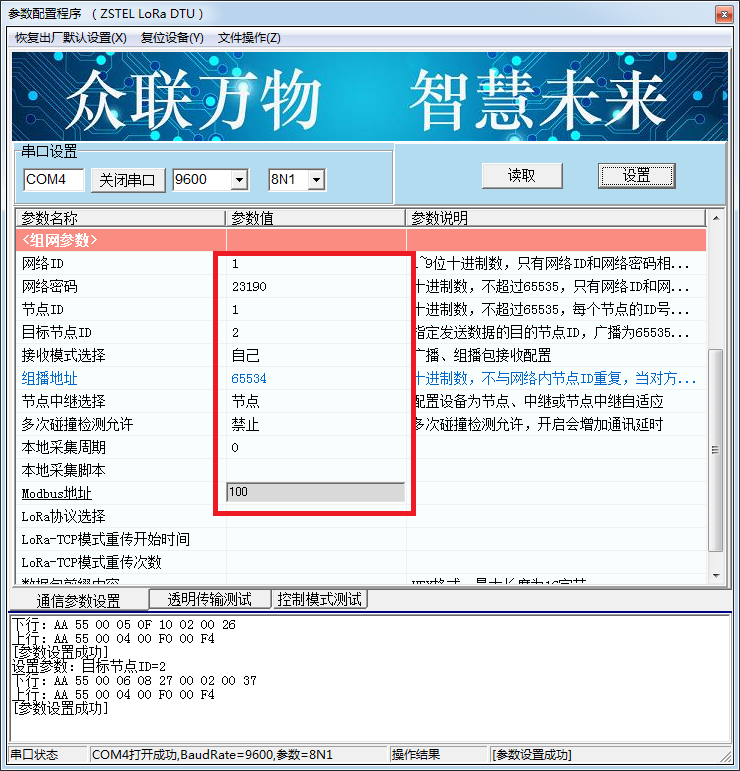

       (1)配置第一台设备参数。

1

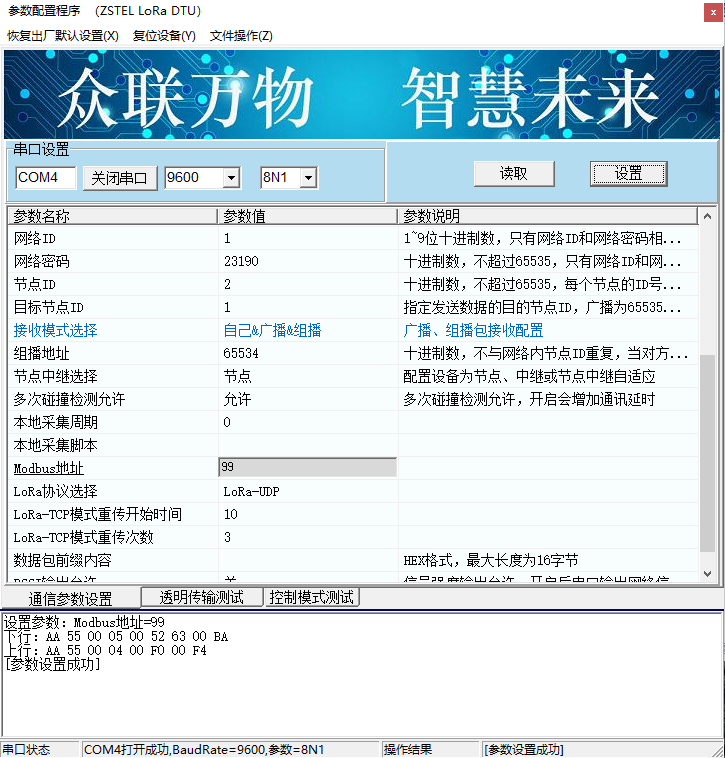

       配置第二台设备参数。

2

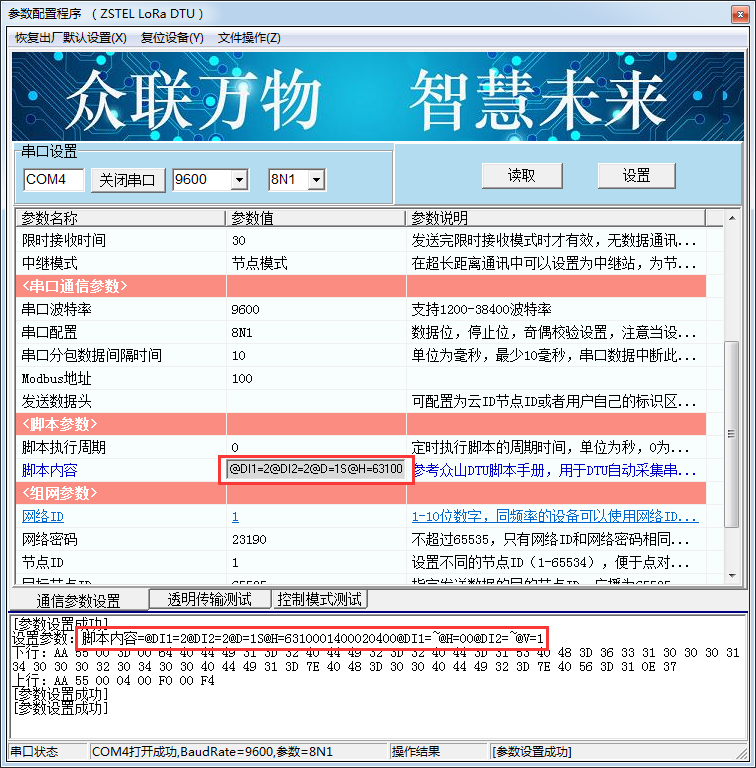

       配置第一台LoRa设备的脚本指令。指令为:@DI1=2@DI2=2@D=1S@H=6310001400020400@DI1=~@H=00@DI2=~@V=1。

3

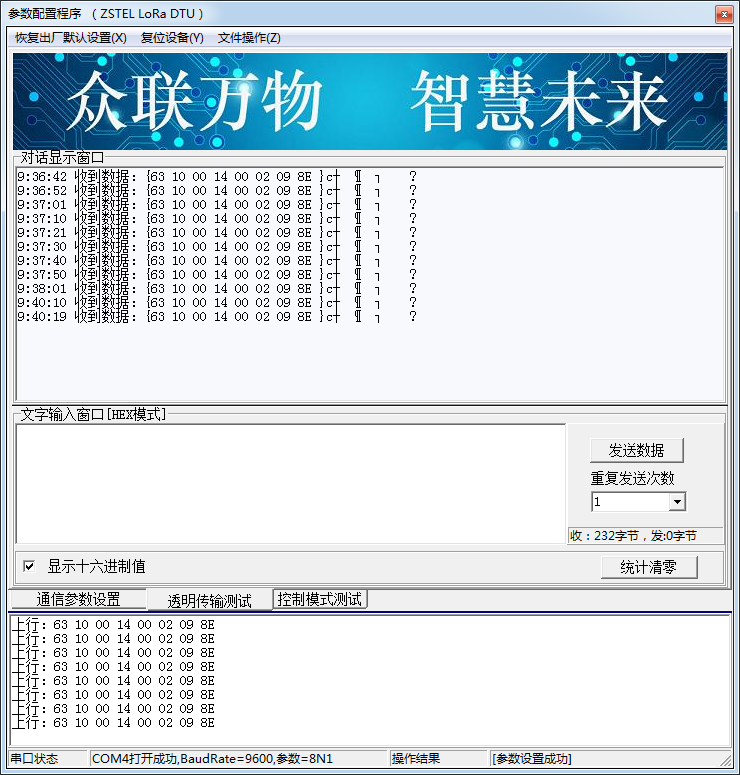

       第一台LoRa设备会返回响应PDU,说明开关量透传成功。

4

       以上就是开关量采集模块ZSLR311_LoRa_RTU开关量透传操作说明的详细介绍,若用户需要其他的Modbus地址或控制多台RTU,只需修改Modbus地址即可(点对点通信的两台设备的Modbus地址要设置来不一样)。
