modbus开关量采集模块ZSDR3411参数配置

时间:2020-05-07 作者:众山科技

       modbus开关量采集模块ZSDR3411参数配置,用户在使用ZSDR3411 DTU之前,可根据实际情况先对ZSDR3411 DTU的参数进行配置。

       操作过程如下:

       (1)DTU 上电,DTU 的工作指示灯闪烁,表示 DTU 已经开始工作。

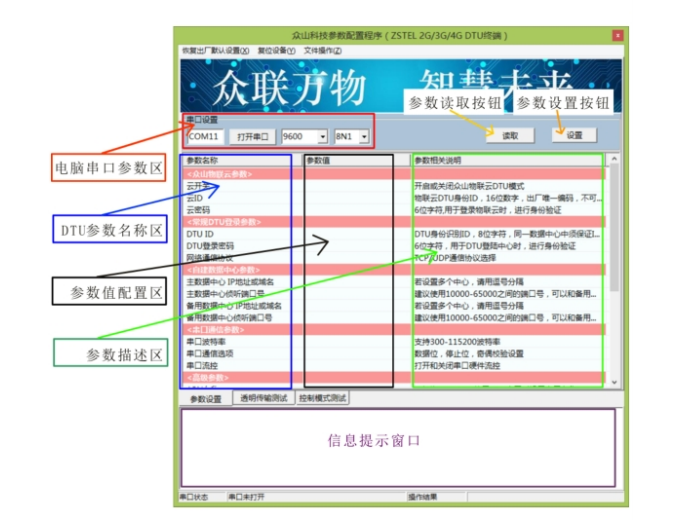

       (2)(2)启动 “DTU 设置”软件,该软件由电脑串口参数区、DTU 参数名称区、参数设置区、 参数描述区、信息提示窗口、参数读取及设置按钮组成。如下图。

1

       说明:

       DTU 设置程序可以实现 DTU 参数的读取和设置,并且可以对 DTU 的工作状态进行测试。 软件有“参数设置”、“透明传输测试”、“控制模式测试”三个页面,点击某个页面即可进入相应功能界面,DTU 设置程序会自动向 DTU 发送各种工作模式切换命令,以便于DTU能够配合该软件进行相应的操作和测试。

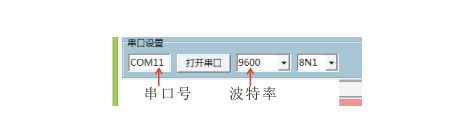

       DTU 设置程序通过出厂配备的串口线与 DTU 进行通信,从而完成各种操作。应在 DTU 设置程序里面选择正确的串口波特率,以使计算机串口与 DTU 工作在相同的波特率,ZSDR3411 DTU 出厂时的默认波特率为9600。请确定当前所用串口的串口号,修改串口号,并保持串口波特率一致,确认后点击“打开串口”。

2

       串口打开成功后在软件的最下方边沿会显示串口打开成功。

3
