开关量采集器ZSLR311-Mesh组网—组播通信模式说明和使用流程

时间:2020-05-14 作者:众山科技

       Mesh网是一种复杂结构的网状网,网络内任意设备之间能通信。组播模式是在一个网络内将多个设备分为一种,可以实现组内或组间通信。
       (1)Mesh网拓扑图

1

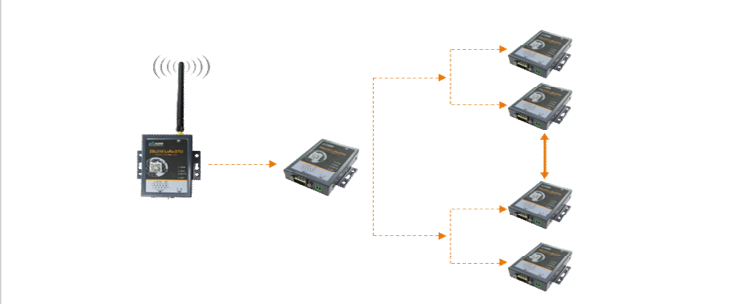

       (2) 组播通信模式——同一网络下,可以将单个或多个设备设为一组,实现组与组之间通信。

2

       开关量采集器ZSLR311-Mesh组网使用流程:

       1.准备需要分组的LoRa设备,将每台设备进行入门测试,确保每台设备工作正常。

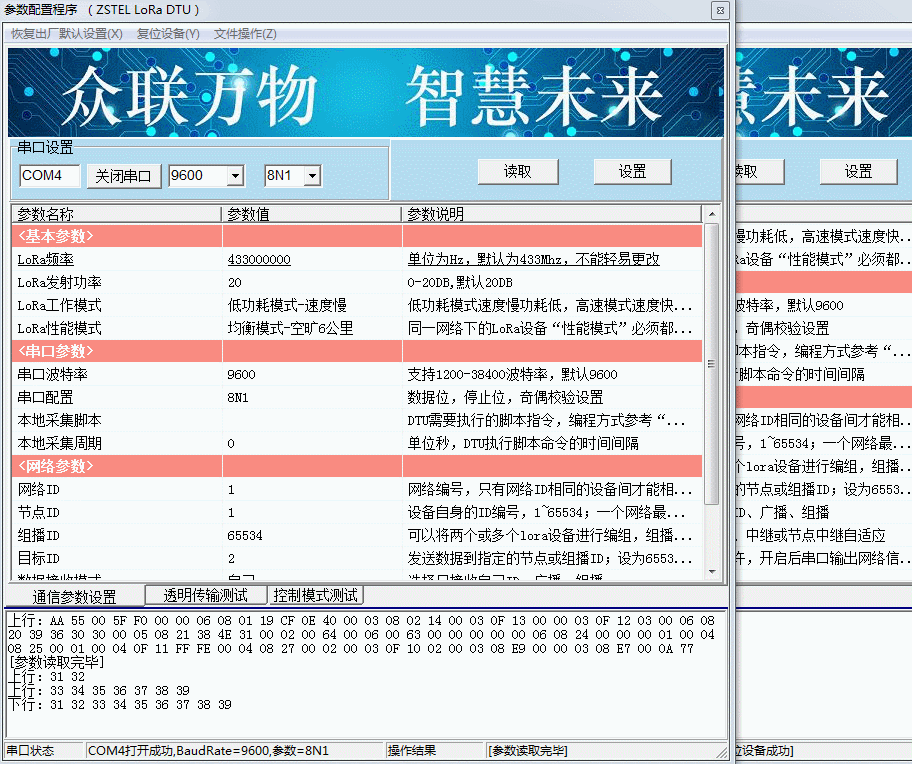

       2.组内通信。将每台LoRa设备同时连接电脑串口(若数量多可以使用多串口服务器),打开下载的用户工具软件,配置相关参数。

       将每台设备的组播ID和目标ID都设为一样。

3

       ★注意:同一网络中节点ID要保证不重复。

       3.将工具软件切换到透明传输模式,以一台作为主机进行通信测试,发送数据到组内其他设备(此处用两台演示)。

4

       4.如果需要组间通信,则每组设一台设备为主机,目标ID设为需要通信组的组播ID。

5

       5.同第4点,将两台主机进行组间通信测试。

       6.测试成功,投入工程使用。
