以太网模块TTL 转 RS232 电路设计图

时间:2020-08-27 作者:众山科技

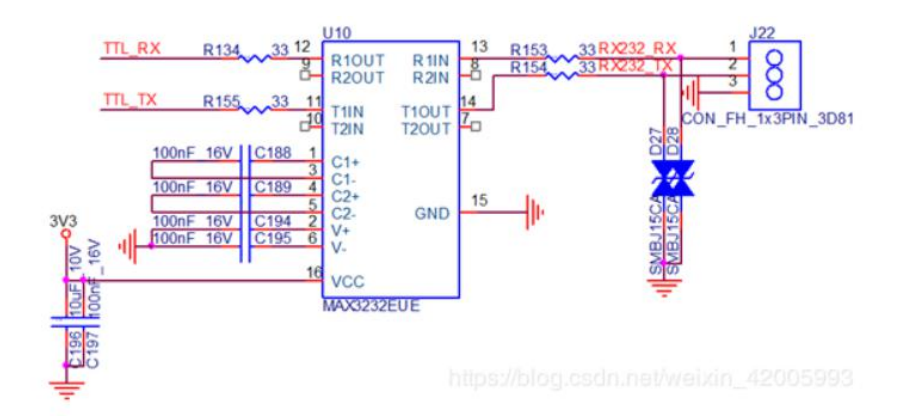

       如果用户外接设备是RS232电平的,需要加个转换芯片将TTL转换为232电平,以MAX3232E芯片为例,转换电路如下:


       UART电平转换设计

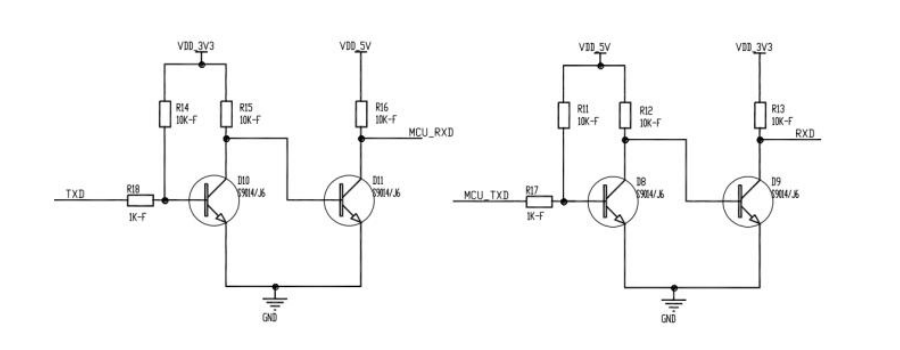

       如果模块和MUC(3.3V)连接,可以直接将RX连接到MCU的TX,TX连接到MCU的RX;如果MCU是5V电平,则需要加个转换电路,如下图:
